摆线针轮RV减速机结构
发布时间：2020-06-10 阅读量：2930
RV减速机由一个行星齿轮减速机的前级和一个摆线针轮减速机的后级组成，RV减速器具有结构紧凑，传动比大，以及在一定条件下具有自锁功能的传动机械，是最常用的减速机之一而且振动小，噪音低，能耗低。
RV减速机主要传动结构为：

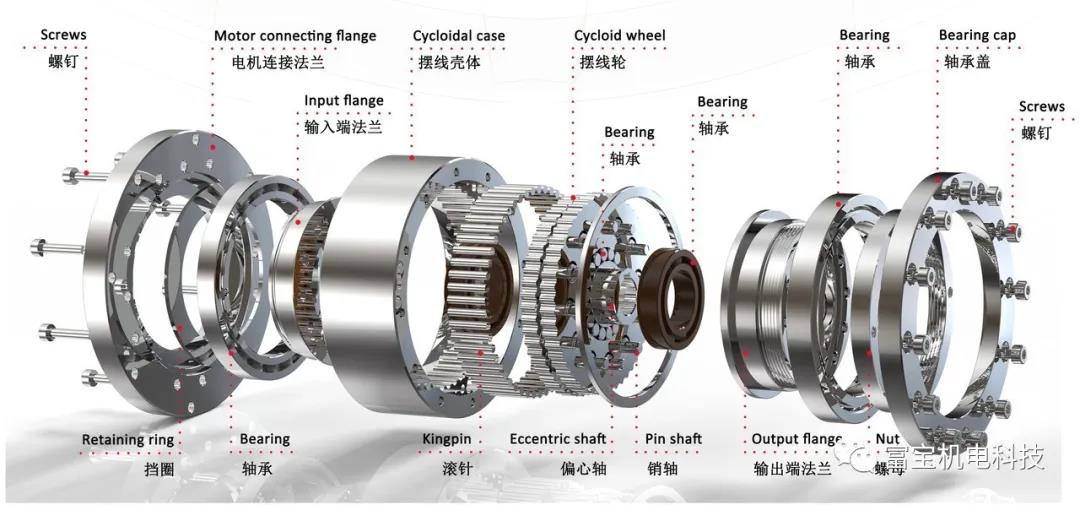

摆线轮，偏心轴，滚针，轴承，摆线壳体，轴承盖，输出输入法兰，电机链接法兰等。
RV减速机优点

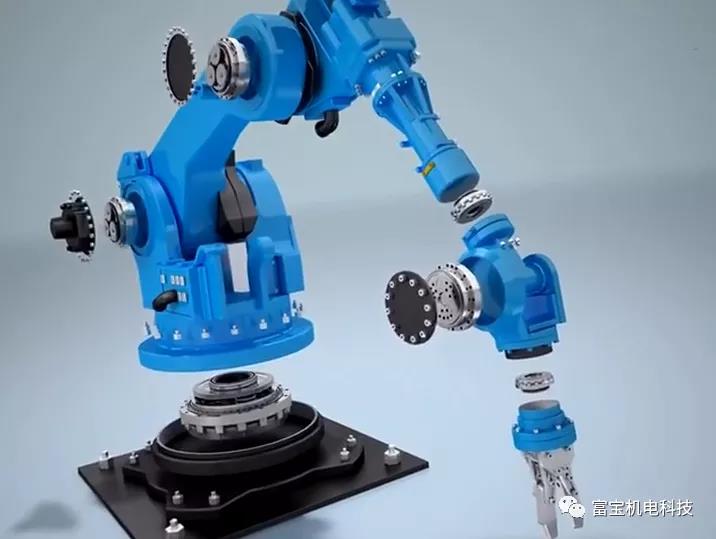

RV减速机具有：传动比范围大、承载能力高、抗冲击性能强、扭转刚度大、传动精度高、寿命长等特点。被广泛应用于工业机器人，机床，医疗检测设备，卫星接收系统等领域。它较机器人中常用的谐波传动具有高得多的疲劳强度、刚度和寿命，而且回差精度稳定，不像谐波传动那样随着使用时间增长运动精度就会显著降低，故世界上许多国家高精度机器人传动多采用RV减速器，因此，该种RV减速器在先进机器人传动中有逐渐取代谐波减速器的发展趋势
RV减速机应用领域：
RV减速机广泛应用于广泛应用于精密加工机床、智能家居、汽车制造、船舶工业、半导体设备、印刷机械，食品包装、自动化产业、工业机器人、医疗检验、口罩机，精密测试仪器和自动化高精度的机电产品行业等。
RV减速机的传动装置是由第一级渐开线圆柱齿轮行星减速机构和第二级摆线针轮行星减速机构两部分组成，为一封闭差动轮系如图2.2为其结构示意图。主动的太阳轮1与输入轴相连，如果渐开线中心轮1顺时针方向旋转，它将带动三个呈120°布置的行星轮2在绕中心轮轴心公转的同时还有逆时针方向自转，三个曲柄轴3与行星轮2相固连而同速转动，两片相位差180°的摆线轮4铰接在三个曲柄轴上，并与固定的针轮相啮合，在其轴线绕针轮轴线公转的同时，还将反方向自转，即顺时针转动。输出机构(即行星架)6由装在其上的三对曲柄轴支撑轴承来推动，把摆线轮上的自转矢量以1:1的速比传递出来。
