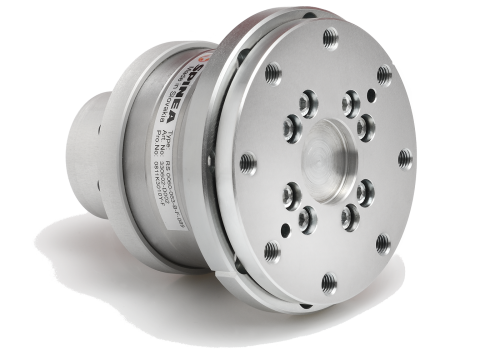

RotoSpin A
所属类型： / 定位器
更新时间：2018-11-20 18:07:22
关键词 ：RotoSpin A-减速机厂家,摆线针轮减速机,齿轮减速机,RV减速机,spinea减速机
简 述 ：
法兰设计，使模块的连接和建筑成为一个结构与圆孔。根据它们的尺寸，旋转自旋A被制造成四个尺寸类别，分别具有60、250、500和1000kg的负载能力。
RS－A模块由于尺寸小、重量轻，主要用于定位装置的运动部件。如果RS模块的载荷高于允许的倾斜力矩或冲击载荷，我们就将它们与支承轴承组合使用。
| 尺寸 | 最大负载能力 | 速比 | 额定转矩 | 加速和制动转矩 | 可重复精度.500 | 额定输入转速 | 工作周期内有效输入转速 |
| Size | m [kg] | i | TR [Nm] | Tmax [Nm] | [mm] | nR [rpm] | nef[rpm] |
| RS 060-A | 60 | 37 | 78 | 156 | ± 0,1 | 2000 | 3000 |
| 63 | |||||||
| 85 | |||||||
| RS 250-A | 250 | 33 | 268 | 670 | ± 0,05 | 2000 | 2000 |
| 57 | 2500 | ||||||
| 87 | |||||||
| 115 | |||||||
| 139 | |||||||
| RS 500-A | 500 | 63 | 890 | 2225 | ± 0,05 | 2000 | 1500 |
| 83 | 2000 | ||||||
| 125 | |||||||
| 169 | |||||||
| RS 1000-A | 1000 | 63 | 2940 | 7350 | ± 0,05 | 1500 | 1000 |
| 125 | 1300 |
平均统计值。
输出速度为15转/分。
| 尺寸 | 最大允许输入转速 | 倾斜刚度1) | 扭转刚度1) | 最大传递损失 | 最大倾覆力矩2)3) | 最大径向力2) | 最大轴向力2)4) | 输入惯量5) | 重量5) |
| Size | nmax [rpm] | Mt [Nm/arcmin] | kt [Nm/arcmin] | LM [arcmin] | M c max [Nm] | F r max [kN] | F a max [kN] | l [10-4 kgm2] | m [kg] |
| RS 060-A | 4000 | 62 | 8,6 | <1,5 | 280 | 4,8 | 6,9 | 0,027 | 3,8 |
| 5000 | 9,3 | ||||||||
| 5000 | 9,5 | ||||||||
| RS 250-A | 3000 | 340 | 51 | <1,0 | 1160 | 11,5 | 17 | 0,68 | 13,5 |
| 4000 | 54 | ||||||||
| 4500 | 55 | ||||||||
| 56 | |||||||||
| 58 | |||||||||
| RS 500-A | 3500 | 1070 | 161 | <1,0 | 3300 | 21,1 | 31,7 | 2,59 | 32,6 |
| 4000 | 166 | ||||||||
| 173 | |||||||||
| 184 | |||||||||
| RS 1000-A | 2500 | 3320 | 640 | <1,0 | 12000 | 45,3 | 68,1 | 11,8 | 101 |
| 3000 | 640 | ||||||||
| 712 | |||||||||
| 712 |
平均统计值。
输出速度为15转/分。
RotoSpin A
型号为A的RoopSPIN旋转模块称为法兰盘。他们的特点是法兰设计，使模块的连接和建筑成为一个结构与圆孔。根据它们的尺寸，旋转自旋A被制造成四个尺寸类别，分别具有60、250、500和1000kg的负载能力。
RS－A模块由于尺寸小、重量轻，主要用于定位装置的运动部件。如果RS模块的载荷高于允许的倾斜力矩或冲击载荷，我们就将它们与支承轴承组合使用。
维护
旋转模块不需要特殊维护。在安装旋转模块时，观察定心直径的相应尺寸和位置公差。旋转模块是一种高精度的产品，因此需要仔细的操作、安装和拆卸。
交货条件
旋转模块被完全组装，没有固定螺丝，油脂润滑，并在保护包装。
每个旋转模块用标识板识别，包括以下数据：
制造商
生产类型和规模
还原率
模型
制造数量
优势
圆孔的可能性
低重量小尺寸
大面积使用
易附着
