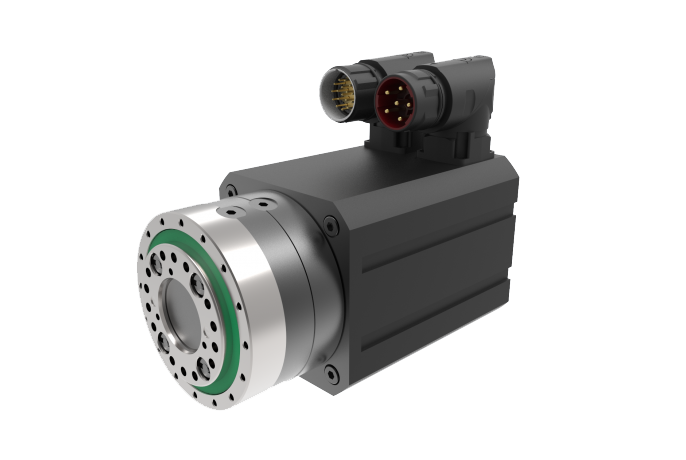

DriveSpin DSDSHDSM 070

所属类型: / 制动器

更新时间:2018-11-21 09:54:25

关键词  :DriveSpin DSDSHDSM 070-spinea减速机,RV减速机,精密减速机,机器人减速机

简    述 :

高精度驱动销DS 070制动器代表驱动器系列产品的中型连续生产构件,满足所有行业客户的最苛刻要求。

凭借其最佳的性价比,它们可靠地提供参数,如高精度和高精度,高倾转和扭转刚度,低重量,紧凑,低振动,以及广泛的合适的技术解决方案。

DS 070/DSH 070*/DSM 070 额定表

速比 额定转矩 加速/制动输出扭矩 减速器额定输入转速 减速器最大允许输入转速 倾覆刚度1)5) 扭转刚度1)6) 最大运动损失值 最大倾角2)3) 额定径向力 最大轴向力2)4) 减速器最高允许温度
i TR [Nm] Tmax [Nm] nr [rpm] nmax  [rpm] Mt  [Nm/arcmin] kt  [Nm/arcmin] LM [arcmin] Mcmax [Nm] FrR [kN] F a max [kN] [°C]
57,75 50 100 2000 5000 35 7 <1.5 142 2,8 4,1 65

*空心轴直径=9或12 mm

1、平均统计值。有关进一步的信息,请参阅第9章,倾斜刚度和扭转刚度。
2、输出速度为15转/分。
3、倾斜矩MC最大值在FA=0。如果Fa≠0见本文件的第9章倾斜力矩。
4、轴向力Fa max值在MC=0。如果Mc≠0看到本文件的第9章倾斜力矩。
5、参数依赖于高精度减速齿轮模型。
6、参数依赖于高精度减速齿轮模型、减速比和运动损失值。
7、转动惯量和重量。欲了解更多信息,在这文件上请参阅第9章,惯性矩和重量。


DS/DSH/DSM 070

高精度驱动销DS 070制动器代表驱动器系列产品的中型连续生产构件,满足所有行业客户的最苛刻要求。

凭借其最佳的性价比,它们可靠地提供参数,如高精度和高精度,高倾转和扭转刚度,低重量,紧凑,低振动,以及广泛的合适的技术解决方案。

优势

低损失运动

低惯性矩

高减速比

高运动精度

高力矩过载能力

集成径向轴向输出轴承的高精度

高动态性能
